연약지반의 지반침하 발생원인 , 퍼즐쏘일로 거뜬히 해결하자

연약지반은 도로, 건축물 등에 각종 상부구조물의 하중을

충분히 지지할 수 없는 지반을 말합니다.



연약한 지반의 경우 토질적으로 문제가 발생하기 쉬운데요.



1. 안정의 문제 : 기초의 지지력이 부족하는 등 지반의 전단저항력이 충분하지 못해 안정과 관련된 문제 발생

2. 침하의 문제 : 압밀침하, 부등침하 등 흙의 압축성으로 인한 침하의 문제 발생

3. 액상화의 문제 : 지진, 진동 등 다양한 원인으로 인한 동적하중으로 액상화 문제 발생

4. 투수성의 문제 : 분사현상, 파이핑과 관련된 투수성의 문제 발생

이러한 문제들의 발생하기 쉬운 지반입니다.



---



연약지반의 가장 큰 문제는 침하의 문제라고 볼 수 있는데요.



우리나라의 지반침하 사례는 꾸준하게 발생되고 있습니다.





지반침하는 건물이 무너지는 재산피해도 있겠지만,

지반침하가 발생되는 곳이 시민들이 거주하거나

생활하는 시설이라고 하면 인명피해까지 발생할 수 있는 큰 문제인데요.



지반보강 공법 퍼즐쏘일 기초공사를 통해

쉽고 간단하게 지반침하를 해결할 수 있습니다.



퍼즐쏘일 얕은 기초에 적용하는 공법으로서 기초지반의 지내력이 설계하중보다 부족할 때 기초지반의 일부를 퍼즐쏘일층으로 치환하여 상부구조물의 하중을 원지반에 감쇄시켜 전달함으로써 원지반의 하중부담을 줄이는 공법

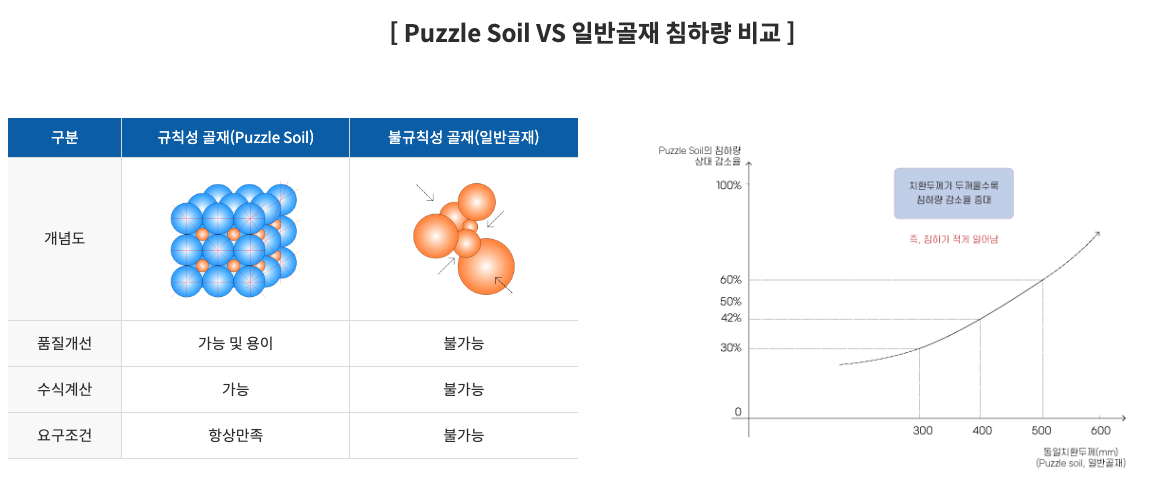

퍼즐쏘일은 건축물로 받는 하중을 골재가 감쇄시켜 하중을 전달할 수 있도록 돕습니다.



규칙성이 있는 골재 모양으로

배합설계하여 지반에 맞게 골재를 포설합니다.





퍼즐쏘일 특장점





퍼즐쏘일의 특장점은 중소형 장비 활용, 투입자재가 간단하여

공사비를 절감할 수 있는 효과를 볼 수 있습니다.



기초공사를 하는데 간단한 공정을 활용하기 때문에

공기가 짧은 공법으로 말할 수 있는데요.





앞서 말했듯 간단하지만 현장에 맞는 설계하중을 고려하여

최소두께로 배합설계하기 때문에 지내력 확보에는 문제가 발생하지 않습니다.



---



공사기간이 짧고 대형장비를 활용하지 않다보니

진동과 소음이 적습니다.



또한, 장비로 인해 재해의 우려가 감소되고

부지가 협소한 곳이나 주택가 적용에도 탁월한 것을 알 수 있습니다.



---



석산에서 골재를 반입하기 때문에

주변 생태계 간섭과 오염이 최소화됩니다.



소형장비로 빠르고 정확하게 기초공사를 진행하여

탄소배출되는 시간을 감소시켜줍니다.



---

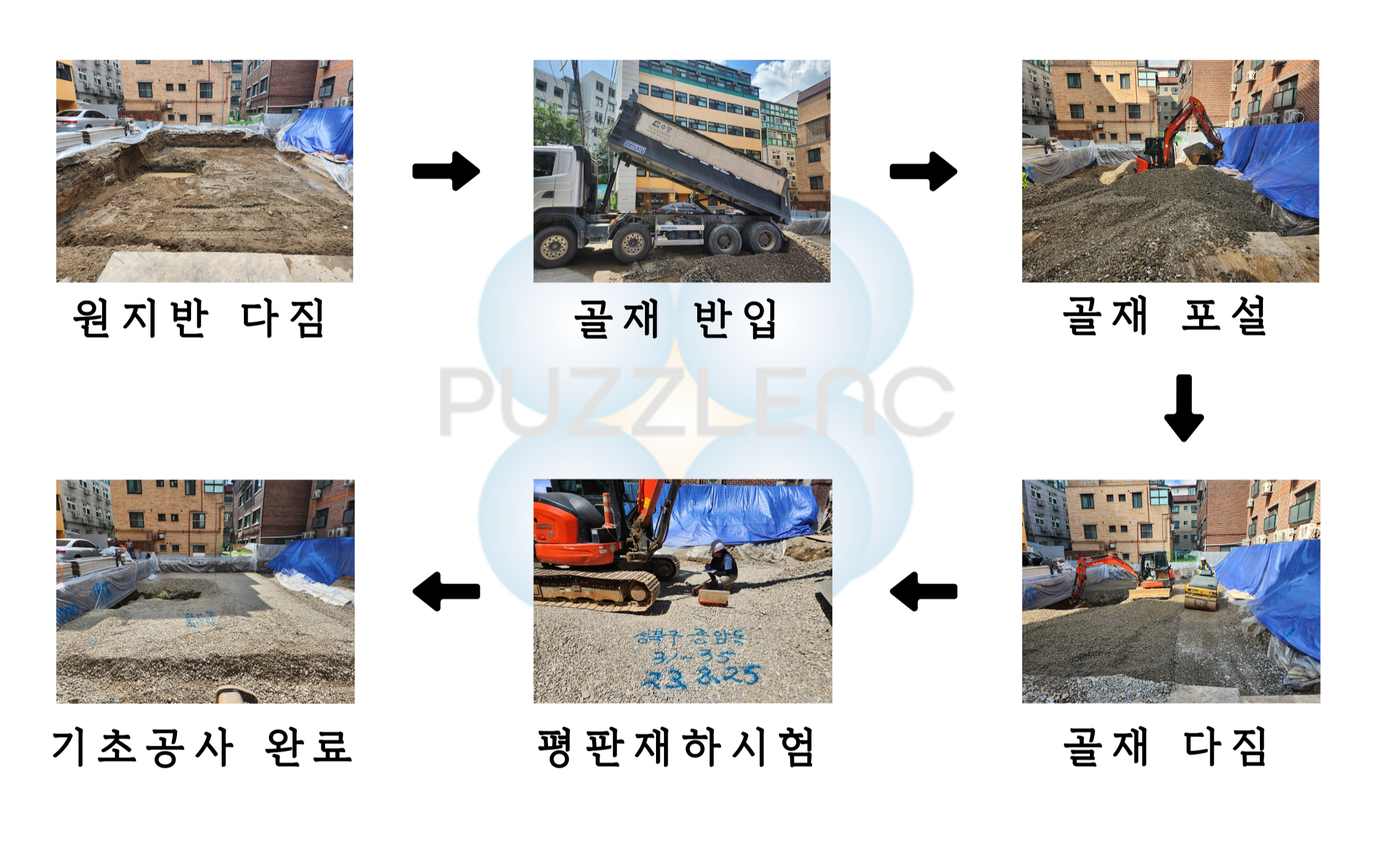

퍼즐쏘일 시공순서





퍼즐쏘일 시공순서는 위와 같습니다.



1. 원지반 다짐



시공현장에 울퉁불퉁한 굴착기와 콤비로라를 통해

다짐을 진행합니다.



이는 퍼즐쏘일의 효과를 확실하게 보여주기 위함입니다.





2. 골재반입



석산에서 배합설계한 골재를 현장에 반입하는데요.

지반조사보고서에 의거하여 설계된 퍼즐쏘일 보강도로

안전하고 신속하게 지반보강 기초공사를 하기 위함입니다.





3. 골재포설



반입된 골재는 굴착기를 활용하여 지반에 골고루 퍼트려줍니다.

터파기로 기존 설계 레벨에 맞게끔 포설되도록

현장관리자들이 꼼꼼히 체크합니다.





4. 골재다짐



포설된 골재를 3.5t콤비로라로 다져줍니다.

중소형 장비를 활용하여 기초공사를 하는 것이

(주) 퍼즐이앤씨 퍼즐쏘일 공법의 장점인데요.



퍼즐쏘일 기초보강은 T=250mm마다

층다짐을 진행하고 있습니다.



더 세밀한 기초보강을 위해서

콤팩터를 활용하여 지반을 다져줍니다.





5. 평판재하시험



기초보강이 마무리가 되면

평판재하시험을 통해 설계하중 대비

허용지내력이 얼마나 확보되었는지 확인합니다.



평판재하시험 보고서를 통해 침하량 또한 확인할 수 있습니다.



---



지반보강 어렵지 않습니다.

(주) 퍼즐이앤씨에서 기초보강을 진행한다면,

쉽고 빠르고 단단하게 하실 수 있습니다.







신속하고
정확하고
확실하게

(주) 퍼즐이앤씨 기초보강이 궁금하시다면!
1855-3161
